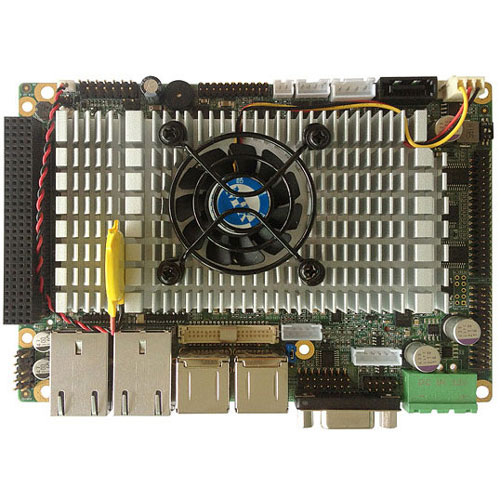

PCM-9A06 3.5寸嵌入式主板/i3-2375M/I7-3520M/1037U

1.1简介

该产品是一款采用板载第2/3代Intel Core i3、Celeron 系列 GPU 基于IntelBD82HM76/NM70 芯片组设计的高性能、高可靠的工业级嵌入式多功能3.5寸单板,主要特点如下：

• 配置板载第2/3代Intel Core i3、Celeron系列 GPU (用户可根据需求选择订购不同性能频率的处理器)；
• 提供1条204Pin DDR3 SO-DIMM系统内存扩充插槽,支持1066/1333/1600MHz系统内存,主板内存容量可扩充到8.0G；
• 内置集成Graphics HD4000,支持Direct x11,支持CRT、LVDS（双18/24位）显示输出功能；CRT显示分辨率高达2048x1536 with 32-bit color at 75 Hz；LVDS显示分辨率高达1920x1200 at 60 Hz；
• 支持6个串口：其中COM1~COM4为标准RS232串口；COM5为RS422/485模式可选串口；COM6为RS485串口；
• 可支持6个标准USB 2.0高速接口；
• 2个10/100/1000Mbs网络接口,支持网络引导启动(PXE)、网络唤醒(WOL)功能；
• 1组专用音频输入/输出接针,支持 Line_Out / Line_In / MIC 功能，需使用随本主板所配带的专用音频转接电缆连接使用；
• 1个标准的PCI-104总线扩展插槽，可扩充4个32位PCI设备；
• 1个Mini PCIE X1 扩展插槽(可选择支持 Mini PCIE X1 设备 或 M-SATA功能)；
• 1个SATA II接口、1个PS/2鼠标键盘接针、1个16路数字量输入输出接口、1个高速并行接口等功能；
• 256级 看门狗定时器,可编程时间到中断、时间到系统复位；
• 仅支持DC 12V单电源供电，支持ACPI电源管理功能；提供1个外部的 2针 间距5.08mm接线端子 DC电源插座 或 1个内部的2*2P 间距4.2mm 行距5.5mm 180°白色 DC电源插座；

1.2环境与机械尺寸

• 工作环境:

温度：-20°C～60°C；可按客户订单提供-40°C～85°C的宽温产品。

湿度：5%～95%(非凝结状态)；

• 储存环境:

温度：-40°C～85°C；

湿度：5%～95%(非凝结状态)；

• 主板尺寸：

146mm*102mm

订货信息：

PCM-9A06-I3  标配CPU：I3-2375M；芯片组HM76
PCM-9A06-I7  标配CPU：I7-3520M；芯片组HM76
PCM-9A06-1U 标配CPU：1037U；芯片组NM70
