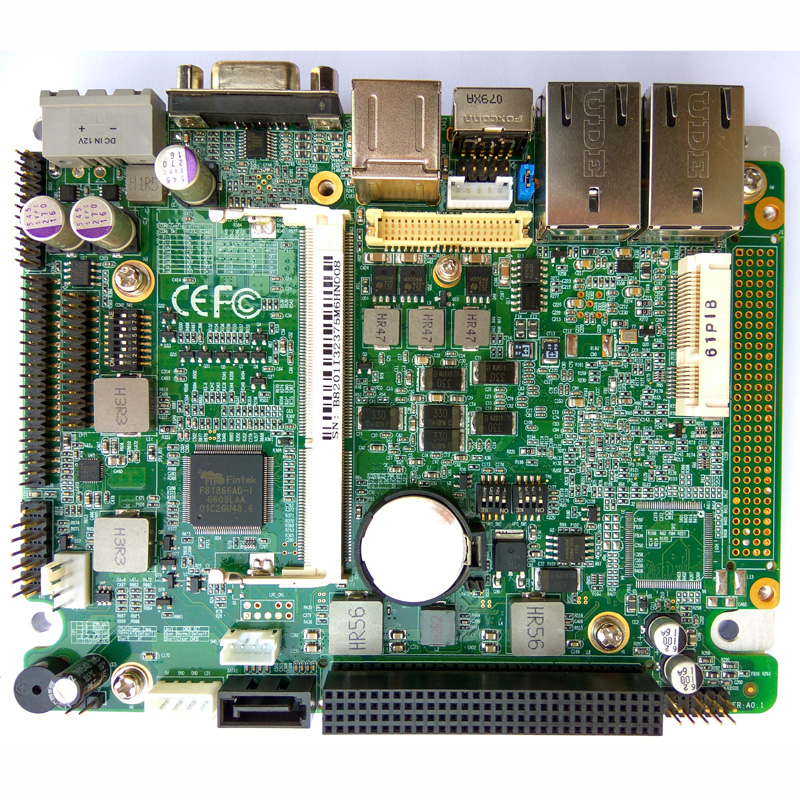

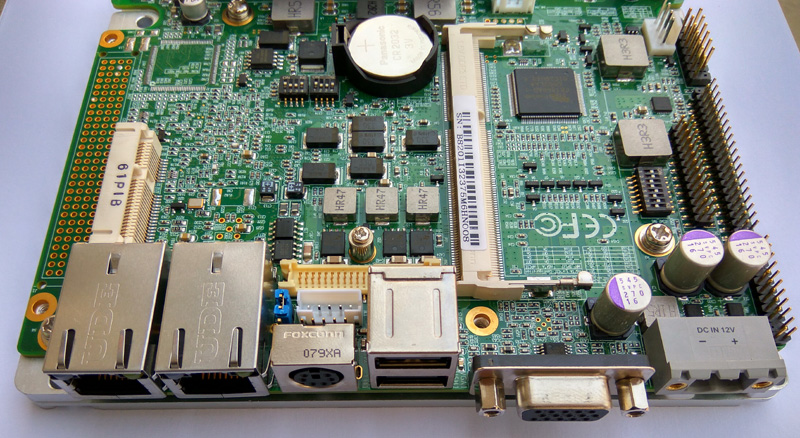

PCM-9A08 3.5寸嵌入式主板/i3-2375M/I7-3520M/CPU在主板底面/背面散热/外壳散热/散热结构更合理/方便设计整机

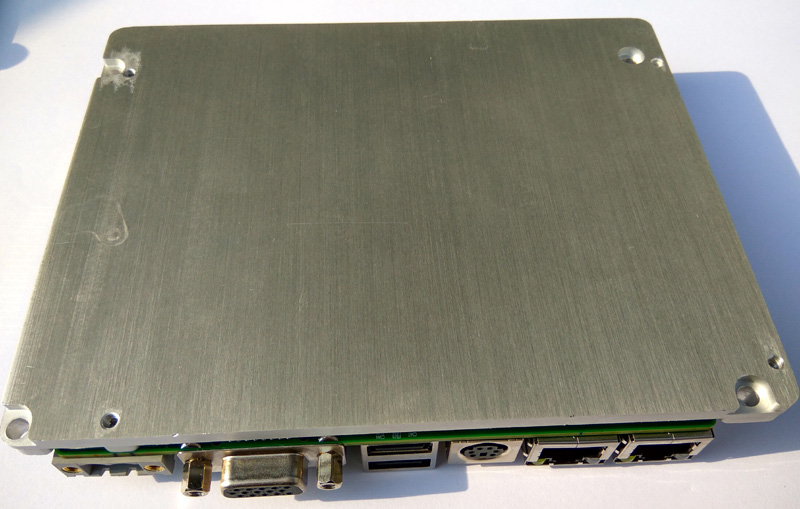

★采用在PCB板背面(DIP焊接面安装散热器方式)
★GPU:板载第2/3代 Intel Core i3/Celeron 系列 CPU
★Chipset:Intel BD82HM76/NM70
★Memory:提供1条204Pin DDR3 SO-DIMM内存插槽,可扩充到8.0GB

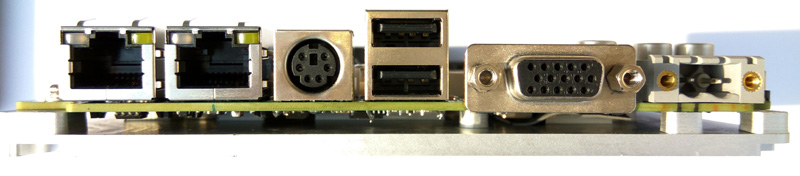

★I/O接口:1*VGA,1*LVDS,1*SATA,4*USB,1*LPT,1*PS/2 KB&MS
★串口:3*RS-232(COM1,COM3,COM4),1*RS-232/485(COM2)
★看门狗:256级,可编程时间到中断、时间到事件复位
★存储空间:1*mSATA (或mPCIEx1)
★扩展槽位:1个标准PCI-104接口
★输入电源:DC_IN 12V
★产品尺寸:146*102mm
|
CPU |
板载第2/3代 1 ntelCore i3/Celeron 系列 CPU Chipset |
|
Chipset |
Intel BD82HM76/NM70 |
|
Memory |
提供1条204Pin DDR3 SO-DIMM系统内存扩充插槽，主板内存容量可扩充8GB |
|
BIOS |
32Mb AMI SPI |
|
扩展总线 |
1个标准PCI 104接口，可扩充4个32位的PCI总统设备 |
|
声卡 |
HD Audio，提供LINE-IN、LINE-OUT、MIC-IN |
|
网口 |
2*RJ45(2*10/100/1000Mbps网络控制器) |
|
串口 |
3*RS-232，1*RS-232/485 |
|
电子盘接口 |
mSATA(或mPCIE ) |
|
1/0接口 |
1*VGA，1*18/24-bit LVDS，1*SATA ，4*USB，1*LPT，1*PS/2 KB&MS |
|
看门狗 |
256级可编程时间到中断、时间到事件复位 |
|
数字I/0 |
16路GPIO |
|
工作温度 |
-20°C～60°C |
|
存储温度 |
-40°C～85°C |
|
工作湿度 |
5%～95%(非凝结状态) |
|
输入电源 |
DC_IN 12V |
|
主板尺寸 |
146mm*102mm |
订货信息：
PCM-9A08-I3 标配CPU:：I3-2375M
PCM-9A08-I7 标配CPU： I7-3520M
