RS2CARBUS_I V3模块

概述:
RS2Carbus_I  V3第三代canfd总线和lin总线转换器 功能、性能全面升级,接口升级为:1路CANFD接口,2路LIN接口,通信端口:232和485


更强大的Cortex-M7微控制器;
更宽的工作电压和更优的EMC输入网络,电压输入范围8~35V;
更新的CAN总线标准,ISO CANFD支持,平衡终端电阻网络;
更多的LIN总线接口,增加到2个,总线电平可调节;
更多模式的显示,指示灯采用RGB三色;

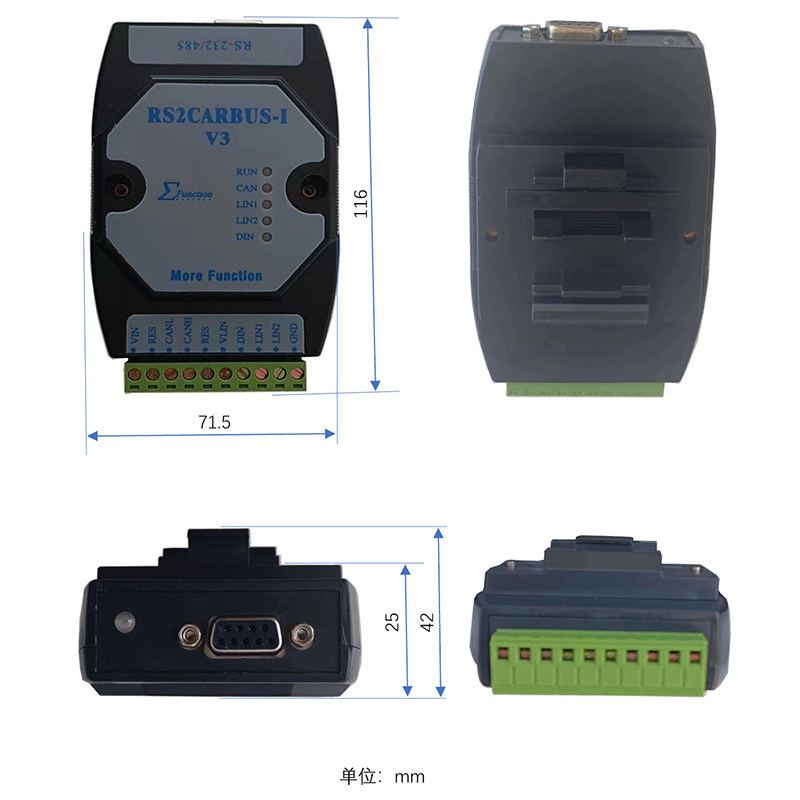

RS2CarbusV3 2

产品特色:
基于STM32H7系列Cortex-M7内核微控制器
RS232接口波特率可设置,最大支持到1Mbit/s
三色RGB指示灯
2路隔离的LIN总线,最大波特率20kbit/s,隔离电压2500V;
支持LIN 2.0, LIN 2.1, LIN 2.2, LIN 2.2A,可根据ID单独设置响应数据长度、校验方式;
LIN报文帧格式灵活设置,同步间隔、帧间间隔及应答间隔可按比特位设定;
LIN接收报文时间戳精度100us;
自恢复保险加TVS保护,增强EMC防护级别;
LIN信号电平可调,调节范围5V—26V或外接;
1路隔离的CANFD总线接口,隔离电压2500V;
CANFD接口符合CAN规格0 A/B和FD 1.0等规范要求;
普通CAN波特率5k—1Mbit/s;
CANFD数据最大支持64字节,数据段波特率5k—5Mbit/s;
支持静默模式、回环模式和普通收发模式;
接收报文时间戳精度100us;
硬件ID滤波器功能,支持指定ID滤波模式、ID范围滤波模式及逻辑滤波模式;
集成平衡式120欧姆终端电阻网络,配专用接入短路片;
1路DIN输入,监测外部信号电平;
提供免费调试软件,支持固件升级;
提供二次开发DEMO源代码、库函数及通信协议;

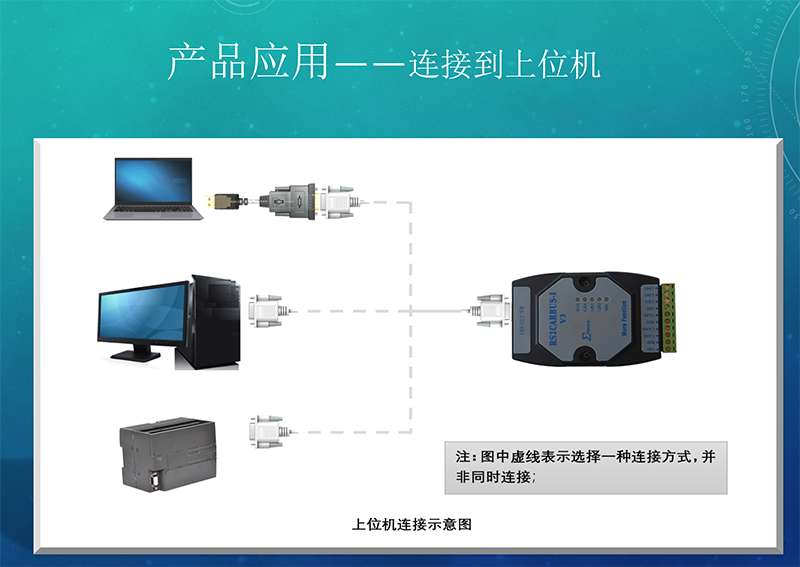

RS2CarbusV3 3RS2CarbusV3 4RS2CarbusV3 5
