产品简介

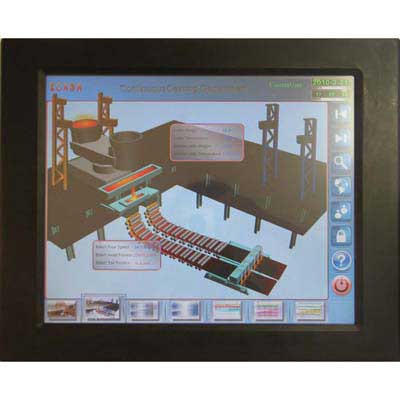

远田平板电脑TPC-1154,采用15.0″真彩TFT高亮度工业级液晶屏,内嵌五线电阻触摸屏,专为工业环境设计用于替代传统仅能用于简单字符及状态 显示人机界面的工业液晶平板电脑。本系统采用已有成熟的个人计算机(PC)平台技术,采用工业级电子元器件,采用坚固的金属外壳,采用先进的硬盘抗震动设 计,经过严格测试而制作的工业计算机。与传统的PLC触摸屏相比,它基于我们久已熟悉的视窗操作系统,具有更大的数据处理能力;具有更高的运算速度;具有 更大的存储容量;具有更为简易的程序设计能力;具有更好动画设计能力,能制作出更为精美、更加生灵活现的人机操作界面;具有更为强大的网络扩充能力;有更 为强大的数据通讯接口;既可采用传统的视窗操作系统,也可采用嵌入式视窗操作系统;既可用普通笔记本硬盘,也可用电子盘,使我们使用起来随心所欲,得心应 手,使每一个自动化设计的人员都会觉得做自动化控制原来如此轻松
详细参数
CPU | 威盛1.6GHz(标配) |
内存 | 2G DDR2 内存,可扩至4G |
硬盘 | 2.5寸笔记本硬盘 |
LCD特性 | ◆ 显示尺寸/Type: 15.0″/TFT LCD/LED可选; ◆ 分辨率:1024×768; ◆ 点距(mm):0.3075mm×0.3075mm; ◆ 亮度(cd/m2):280; ◆ 水平视角:170°;垂直视角:160°; ◆ 对比度:1000:1; ◆ 储存温度:-25℃~60℃; ◆ 工作温度:0℃~60℃(按客户要求可定制-10℃~65℃); |
触摸屏特性 | ◆ 类型:五线电阻; ◆ 解析度:连续; ◆ 透光率:超过75%; ◆ 控制器接口: USB |
主板上的I/O口 | 没有引出,客户有需求可以转接出来: 1 x CF Type I 2 x USB ports 1 x Front audio pin header 1 x PS/2 keyboard/mouse pin header 6 x RS-232 pin headers (powered with selectable 5V/12V) 1 x LPT pin header 2 x Digital I/O pin headers (GPI x 8 + GPO x 8) 1 x System temperature reading pin header 1 x Front panel pin header 2 x Smart fan connectors for CPU/Sys 1 x SIR pin header (IRDA 1.0) 1 x LPC pin header 1 x SMBUS supporting VIA MFX-01 module 1 x S/PDIF-out pin header 1 x PCIe x4 slot 2 x Dual-channel 24-bit LVDS 2 x Backlight control connectors for inverter power and brightness control 1 x ATX power connector or 12V DC-in |

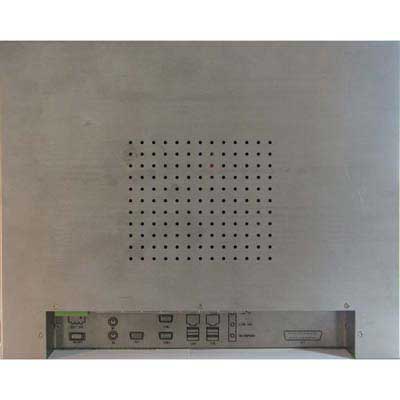

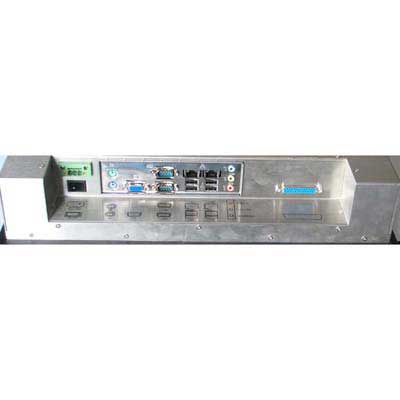

后出线I/O口 | 后出线板已接出的I/O口: 2 x PS/2 KB/MS ports 1 x VGA port 2 x Serial ports (powered with selectable 5V/12V) 4 x USB 2.0 ports 2 x GigaLAN ports 3 x Audio jacks (Line-out, Mic-in, Line-in) |
电源特性 | 额定160W 带无损坏反接保护 OVP、OCP、短路保护 符合ISO7637-2抛负载冲击电压标准 带智能控制ITPS点火功能 100%高温老化测试(50℃) 寿命周期:≥120KH小时以上 6-30V宽电压输入设计(6-30V可选) |
输入规格 | 输入电压: 6-30VDC 输入电流:13A @12VDC 冲击电流:25A 输入保险丝:15A×2 |
输出规格 | 工作温度:-40 to +65 储存温度:-40 to +85 冷却方式:自然冷却 相对湿度:5% to 95% RH 工作高度:10,000 feet max. 震动标准:5-500 Hz,2.4G rms 保持时间:2ms(min) |
开孔尺寸 | 384×284mm |
订货信息
TPC-1154-1 VIA1.6GHZ/2G/320G/含电源适配器
驱动下载
见随机光盘
使用手册下载
见随机光盘
