华硕Q470EA-IM-A工控主板/Q470芯片组/支持10代处理器
ATX架构, Intel® 第十代 Core™ i9/i7/i5/i3/Pentium®/Celeron® 处理器(Socket 1200), 最大支持125W CPU，Q470E芯片组, 双LAN, COM: 2 x RS232/422/485; 4 x RS232, 6 x USB 3.2 , 6 x USB 2.0, 2 x PCIe3.0/2.0 x16插槽(x16/2x8); 3 x PCIe 3.0/2.0 x4 slot(x4, x4, x2), 2 x PCI，支持4G/5G扩展，4个DDR4内存插槽, 总共可支持128GB，三个显示接口：VGA /HDMI/DP，支持三显输出。3个M2插槽。
| 处理器 |
CPU |
Intel®第十代 Core™ i9/i7/i5/i3/Pentium®/Celeron®处理器(Socket 1200) |
| TDP |
最大可支持125W |
|
| 芯片组 |
Intel® Q470E芯片组 |
|
| 内存 |
技术 |
DDR4 2400/2666/2933 MHz |
| 最大容量 |
128GB(32GB per U-DIMM） |
|
| 插槽 |
4 x U-DIMM |
|
| 显示 |
VGA |
1, 最大支持1920 x 1200 @ 60Hz |
| HDMI |
1, 最大支持4096 X 2160 @ 30Hz |
|
| DP |
2, 最大支持4096 X 2160 @ 60Hz |
|
| 三显 |
VGA + HDMI + DP / DP + HDMI + DP / VGA + DP + DP |
|
| 扩展槽 |
PCIe |
2 x PCIe 3.0/2.0 x16 slot (1 x16 mode / 2 x8mode) |
| 3 x PCIe 3.0/2.0 x4 slot (x4, x4, x2 mode) |
||
| PCI |
2 x PCI |
|
| M.2 |
1 x M.2 M-key, type 2242/2260/2280 (PCIe x4/ SATA mode) |
|
| 1 x M.2 B-key, type 3042/3052/2260/2280（PCIe x1/USB 3.2 Gen1/USB 2.0), type 3042/3052支持4G/5G模块 |
||
| 1 x M.2 E-key, type 2230(PCIe x1/USB 2.0） |
||
| SIM插槽 |
1 |
|
| 以太网 |
速率 |
10/100/1000Mbps/2500Mbps |
| 控制器 |
1 x Intel®i219V(1 GbE),支持WOL/PXE |
|
| 1 x Intel® i225V(2.5GbE),支持WOL/PXE |
||
| 连接器 |
2 x RJ-45 |
|
| 音频 |
Codec |
RealtekALC897 High Definition Audio |
| 连接器 |
线入输出, 线入输入, 麦克风输入 |
|
| 存储 |
SATA端口 |
高达6x SATA Gen 3.0, up to 6Gb/s，RAID 0/1/5/10 |
| 后面板I/O |
VGA |
1 |
| HDMI |
1 |
|
| DP |
2 |
|
| USB 3.2 Gen2 |
4 (3 x Type A, 1 x Type C) |
|
| USB 2.0 |
2 |
|
| 以太网 |
2 |
|
| 串口 |
1 x RS232/422/485 |
|
| PS/2 |
1 |
|
| 音频插座 |
3(线路输出，线路输入，麦克风输入) |
|
| 内置插槽 |
串口 |
1 x (RS232/422/485); 4 x RS232 |
| USB2.0 |
1 x 接口，支持额外2 x USB2.0连接器 |
|
| 2 x 垂直连接器 |
||
| USB3.2 Gen 1 |
1 x 接口，支持额外2 x USB3.2 Gen1连接器 |
|
| CPU风扇接口 |
1 (PWM Mode) |
|
| 机箱风扇插槽 |
3 (PWM Mode) |
|
| 机箱入侵插槽 |
1 |
|
| 前面板音频插槽(AAFP) |
1 |
|
| 系统面板插槽 |
1 |
|
| 清除CMOS Jumper |
1 |
|
| 扬声器接口 |
1 |
|
| LPC调试插槽 |
1 |
|
| I2C插槽 |
1 |
|
| 并口 |
1 |
|
| Buzzer |
1 |
|
| GPIO插槽 |
1 (8 Bit) |
|
| SPDIF |
1 |
|
| AT/ATX选择插槽 |
1 |
|
| 电源接口 |
1 x 8-pin ATX 12V电源连接器 & 1 x 24-pin ATX电源连接器 |
|
| 看门狗定时器 |
H/W |
支持 |
| 安全 |
TPM |
1 x SPI TPM插槽 |
| 电源 |
vPro |
支持 |
| 规格 |
AT/ATX mode |
|
| 操作系统 |
Microsoft Windows |
Windows 10 (64bit ) / Win10 IoT Enterprise |
| Linux |
Ubuntu, RedHat Enterprise, Fedora Workstation, OpenSUSE |
|
| 环境 |
运行温度 |
0~60° C |
| 非运行温度 |
-40~85° C |
|
| 相对湿度 |
15%~95% |
|
| 物理特征 |
尺寸 |
ATX, 305 x 244 mm |
| 认证 |
EMI & 安规 |
CE, FCC |

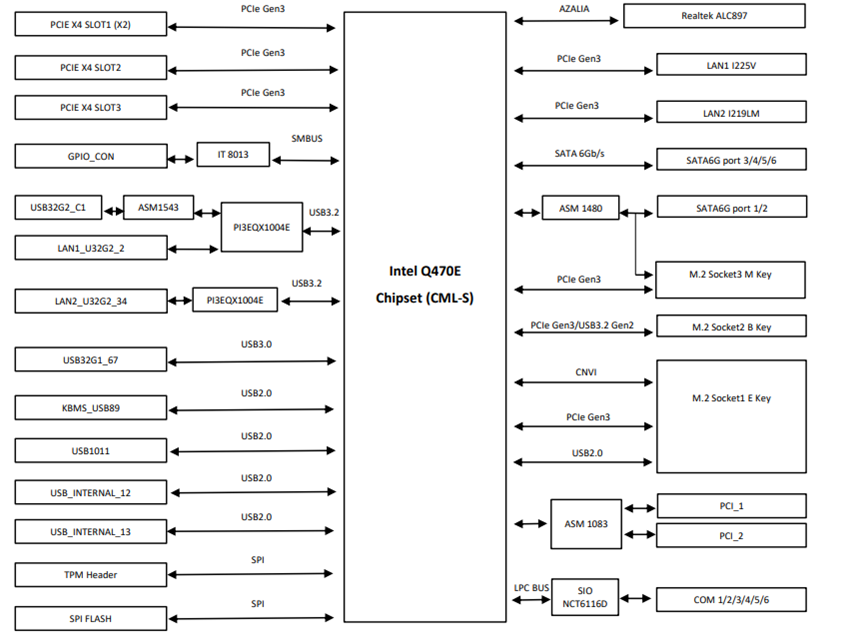

系统结构图
订货信息：
| 型号 |
料号 |
芯片组 |
USB3.2 |
USB2.0 |
COM |
PCIe |
PCI |
| Q470EA-IM-A |
90ME03F* |
Q470E |
4 |
8 |
6 |
5 |
2 |
包装清单：
| 料号 |
说明 |
数量 |
| 13020* |
IO挡板 |
1 |
| 14013* |
SATA 6G线缆 |
1 |
| 13020* |
M.2螺丝组 |
3 |
