ADAM-9520(232转422/485)

ADAM-9520防雷隔离RS232到RS422/RS485转换器

adam-9520

adam-9520接口保护电路

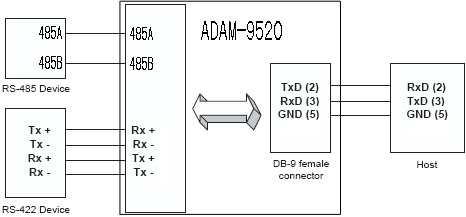

adam-9520接线方法

产品特点

  • 质保期限:5年
  • 自动RS-485数据流控制,3000V隔离保护。
  • 接口五级保护方案,防静电,防雷,防电涌,防过流。
  • 防静电保护,共模400W防静电保护,差摸600W防静电保护。
  • 防雷保护,共模10KA防雷保护,差摸5KA防雷保护。
  • 数据线过流保护:120mA。
  • 工业级设计,EMC电磁兼容特性达到:
    IEC 61000-4-2静电放电 (ESD)   4级,接触放电 8KV,空气放电15KV。
    IEC 61000-4-4电快速瞬变 (EFT)  4级,放电电压2KV
    IEC 61000-4-5电涌耐受性  X级,抗电涌6KV

ESD (-4-2)

EFT (-4-4)

电涌(-4-5)

级别

电压(接触/空气)

级别

电压

级别

电压

4

8 kV/ 15 kV

4

2 kV

X

6 kV



  • 通信速率:波特率自适应,无需设置,最大250Kbps,支持自定义波特率。
  • 网络连接距离可达1200米(4000英尺)
  • 支持RS-422与RS-485,使用简单方便,无需设置。使用485网络就连接485端子,使用422网络就连接422端子。422接口兼容4线485标准。
  • 供电电源:+7.7V~+40V宽电压设计
  • 3个LED指示灯,分别指示电源、数据发送和数据接收。

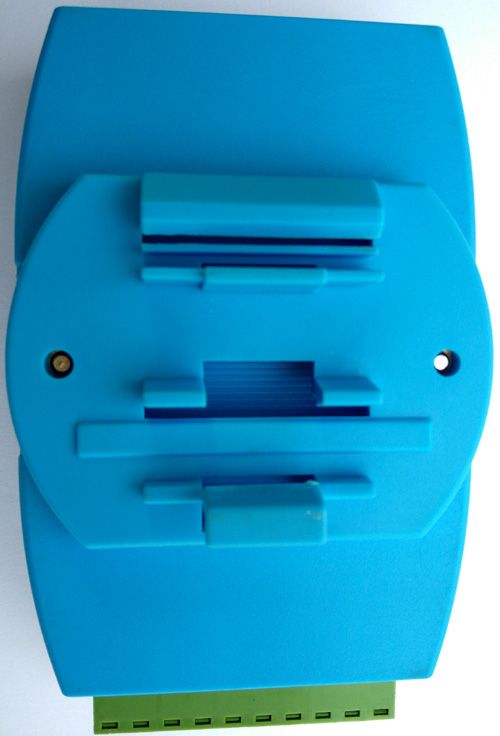

  • 方便的导轨、面板或堆叠安装
  • 工作温度-40 ~ +85℃
  • 有独立的保护地和信号地端子,根据现场情况灵活配置接地方式。



概述

大多数工业计算机系统都带有标准的RS-232的端口。虽然RS-232得到了普遍的使用,但它的传输速率、传输距离及网络容量还是有一定的限制。RS-422和RS-485标准通过将数据及控制信号使用差分信号进行传送,克服了RS-232的不足。ADAM-9520隔离转换器能够将RS-232信号透明转换为RS-422和RS-485信号。您无须改动PC上的任何硬件及软件。ADAM-9520能够帮您轻松地建立起一套基于PC硬件的、工业级远程通讯系统。它能够将通讯距离再延长1200米(4000英尺),最大支持256个连接节点,RS-485网络用于半双工通信,RS-422网络用于全双工通信。



规格

电源要求:未调理的+7.7V~+40VDC,具有电源反接保护功能。

外壳:ABS塑料,带安装配件。

附件:ABS导轨安装转换器

插拔式螺丝端子接线:支持AWG 1-#12或2-#14~#22(0.5mm²~2.5 mm² )线缆

工作温度:-40 ~ +85℃

尺寸:117*72*44 mm

通信速率:最大250Kbps,支持自定义波特率。

隔离电压:3KV

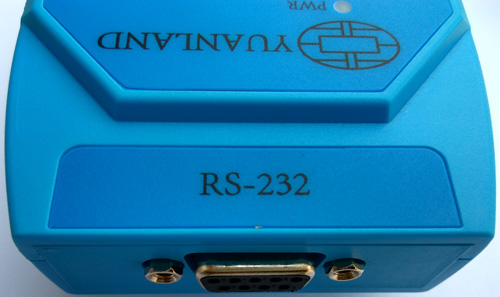

232接口连接器: DB9孔型

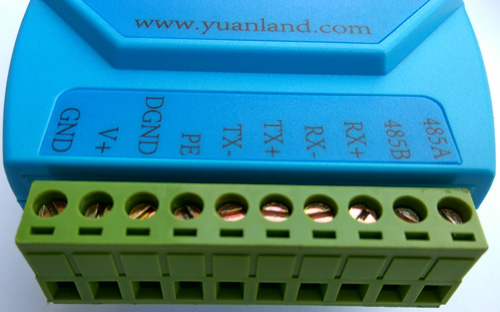

RS-422/485连接器: 插拔式螺丝接线端子

功耗: @50欧负载 7.7V @100mA;12V  @60mA;24V  @32mA;30V  @26mA;40V  @20mA



订货信息

ADAM-9520 隔离RS232到RS422/RS485转换器

ADAM-9520-B隔离RS232到RS485转换器,不支持RS422

ADAM-9520-C隔离RS232到RS422转换器,不支持RS485

相关下载

ADAM-9520相关下载

ADAM-9520相关下载,包含说明书,数据表等资源
