工控机在电网监控系统中的应用

变电站的微机后台监控是国家电力系统目前改造中的投资重点之一。

某电力系统集成商开发的变电站后台监控系统有效的实现了对地区电网的实时监控,可直观检测各个变电站变压器及线路运行状况及运行参数,以便于变电站人员在短的时间通过微机的远方遥控安全可靠的处理现场故障。这个系统的后台监控硬件平台组成为研华的UNO-3072LA的工控平台。


系统要求

要求系统有很高的可靠性,能长时间运行在比较恶劣的环境下,变电站一般是无人职守,如果出现问题,变电站人员在短的时间通过微机的远方遥控安全可靠的处理现场故障。原先这个系统的后台监控硬件平台组成为研华的传统工控机IPC-610,变电所的环境(高温、灰尘、电磁等)导致IPC-610工控机长时间的工作,会出现风扇的损坏及灰尘导致机器死机等故障的出现,极大的提高了系统的维护工作量。研华的UNO-3072LA产品有如下特点:
1.由于风扇是在恶略环境下弱故障点,UNO系列工控机的无风扇特性大大提高了机器的MTTF(平均无故障时间).
2.传导散热使拥有良好的密封性 ,可以有效的隔绝灰尘\腐蚀性气体对信号传导点的氧化作用而导致的宕机,减少维护费用,适合在电力监控点及DCS应用的高灰尘,温度变化比较大无人职守场合使用.
3. UNO-3072LA使用的集成多串口方案,不用再通过扩展方式,可以帮用户节省成本.
4.通过2个PCI扩展卡,可灵活扩展功能,比如CAN的功能等;有音频输出口,提供报警操作; 外型坚固,体积小,安装 搬运 维护简单。
所以如果系统采用研华的无风扇级别的嵌入式工控机UNO-3072LA进行改造设计,可以大大的提高了系统的整体性能,并提供了隔离的232/422/485的通讯网络,不必再用使用扩展通讯卡,节约了费用提高了可靠性,另外也便于用户现场设备使用和维护。

系统构成

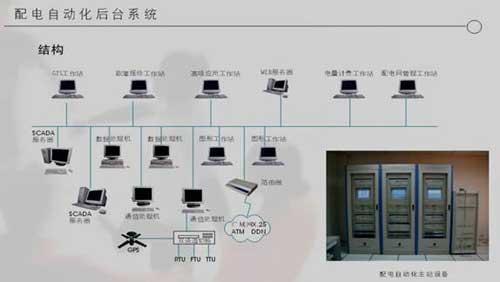

系统架构图:

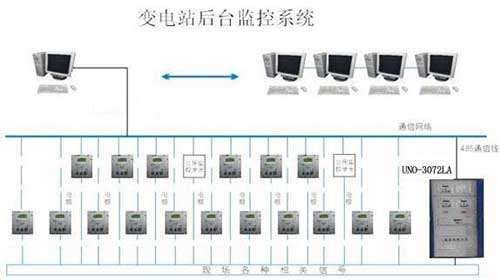

系统描述图:

变电站的UNO-3072LA(通信处理机)做为后台监控硬件平台,机内PCI总线的CAN通信控制卡及板载的RS232/422/485通信口对远端基于CAN,RTU,FTU,TTU的现场装置数据实时采集,并实时生成历史记录及报表,变电站图形化后台监控软件,在监控机上可直观检测各个变压器运行状况及运行参数,通过以太网将数据传送至上级单位。

系统描述图

系统架构图

总结

UNO-3072LA紧凑型设计和无风扇架构,多个232/422/485接口及网口,并具有2个PCI插槽的扩展,以及方便的安装等诸多优点,满足电力客户的要求,在变电站稳定的运行得到用户的好评。
